Системы ТОРС
Система «ТОРС 1000DRR» применяется при качественной регенерации трансформаторных масел, твердой изоляции трансформаторов или дегазации масел. Исполнение системы мобильное - низкая трехосная платформа имеет производительность 1-2 куб.м/час.

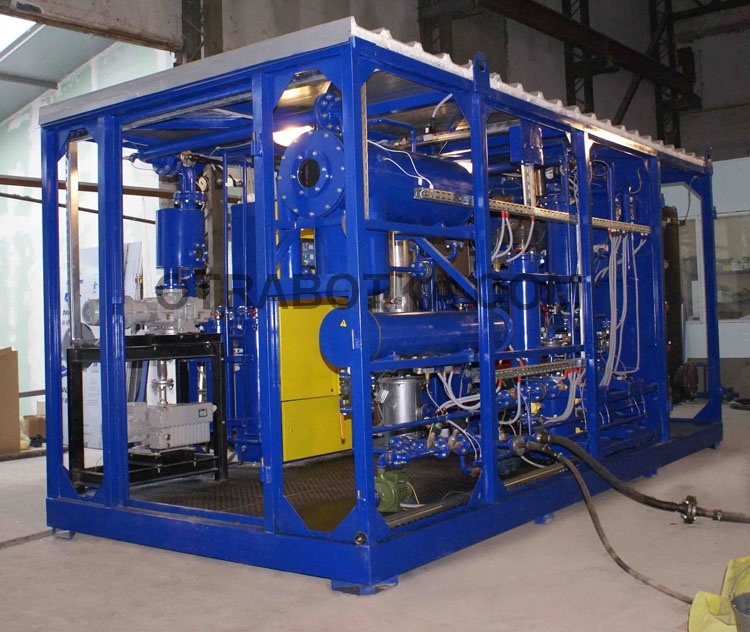

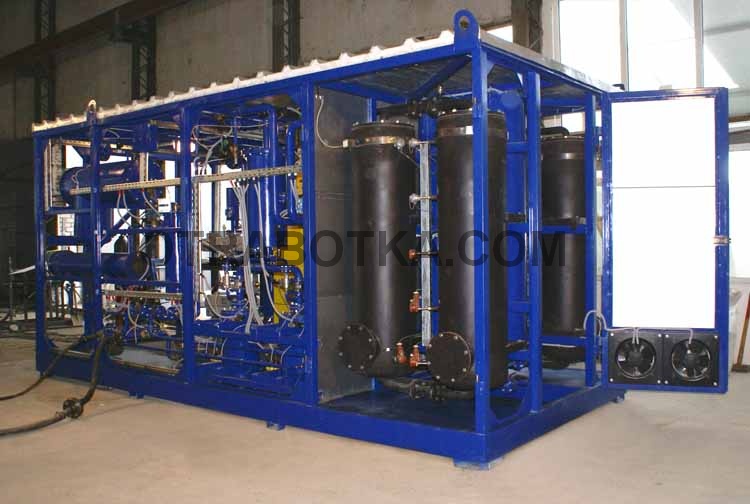

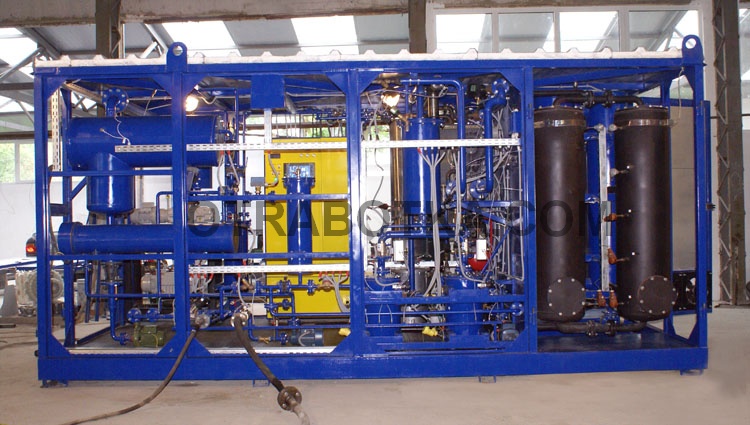

Система в стационарном исполнении – открытая или закрытая платформа. Система «ТОРС» даёт возможность произвести полный комплекс работ по очистке масла при полном восстановлении изоляционной системы трансформатора.
Возможные режимы работ:
- Фильтрация масла с подогревом и без подогрева;
- Регенерации масла;
- Регенерации сорбента;
- Дегазация масла;
- Разогрев трансформатора.
Рабочие циклы:
- Регенерация масла;
- Емкость – Емкость.
Качественная регенерация масла из емкости в емкость позволяет выполнить регенерацию за один проход. Масло приобретает необходимые характеристики. При этом оператор должен устанавливать производительность системы в пределах 1000 л/час. Масло на выходе имеет светло-желтый оттенок. После насыщения сорбента цвет масла становится более темным. При достижении темно-желтого цвета масла сорбент реактивируется. Масло, которое прошло регенерацию, проверяется в ходе анализа на соответствие определённым характеристикам. При необходимости второго прохода производится вторичная регенерация.
Трансформатор
Регенерация масла производится на максимальной скорости, если это предусмотрено данной моделью. Регенерация трансформаторного масла по замкнутому циклу происходит в семь раз медленнее в сравнении с прямой регенерации емкость-емкость. Коэффициент смешивания для масла равен 1.7. Нужно помнить, что при регенерации происходит миграция продуктов распада масла из твердой изоляции в масло. Система входит в состояние равновесия, увеличивая время полной регенерации масла.
При регенерации трансформаторного масла дегазацию масла следует производить постоянно. После того, как масло на выходе достигает светло-желтого цвета нужно продолжить регенерацию в течение следующих двух часов. В случае необходимости следует произвести реактивацию сорбента, продолжая дегазацию трансформаторного масла.
Дегазация
Полная регенерация масла на больших трансформаторах не может быть выполнена за один цикл (нужна реактивация насыщенного сорбента). После этого масло может пениться. В процессе его дегазации в период реактивации сорбент начинает поглощать влагу с масла, поэтому необходимо снизить скорость дегазации. Если содержание влаги в трансформаторном масле более 200ррм, перед его регенерацией нужно выполнить один цикл дегазации в полном объёме. Это производится во избежание перенасыщения данного сорбента водой и последующей порче сорбента.
Регенерация твердой изоляции трансформатора
При температуре больше 8600°C масло превращается в растворитель масленых продуктов распада, это приводит к миграции продуктов распада с твердой изоляции в чистое масло, которое подлежит дальнейшей регенерации. Чистое масло подаётся в трансформатор при температуре больше 9000°С. Когда мощности нагревателя не хватает для разогрева трансформатора, нужно применять дополнительный нагреватель, трансформатор в этом случае должен быть хорошо теплоизолирован.
Регенерация масла на включенном трансформаторе
Возможна регенерация масла на трансформаторе под напряжением.
При этом обязательно должны быть учтены действующие «Правила», «Спецификации», а также «Руководящие документы».
Процедура подключения системы
Расширительный бак.
Слейте с бака свободную воду и очистите его от грязи.
Проверьте, чтобы уровень масла равнялся емкости расширительного бака.
Дренажный кран трансформатора.
Возьмите пробу масла, через дренажный кран, чтобы убедиться в его работе и спустите свободную воду.
Присоедините к дренажному крану систему слива конденсата установки.
Присоединение к верхней части расширительного бака.
Соедините верхнюю часть расширительного бака с системой стравливания воздуха в вертикальном положении.
Проверьте, что подача масла находится на уровне, который ниже имеющегося уровня масла в расширительном баке.
Присоединение к днищу расширительного бака.
Подключите систему стравливания воздуха в вертикальном положении к дренажному крану расширительного бака.
Подсоединение к баку трансформатора.
Подключите систему стравливания воздуха в вертикальном положении к верхнему крану Бака Трансформатора.
Фильтрация масла
Помните, что перед началом работы необходимо произвести качественную фильтрацию масла без его подогрева. На завершающем этапе следует сделать фильтрация до 1мк в процессе регенерации и дегазации масла.
Запасные части
Перед началом работ следует убедиться в том, что в наличие имеется комплект фильтров коалесцеров и комплект фильтров, которые применяются в данной установке. При наличии сигнала предупреждающей сигнализации о засорении фильтров необходимо подготовить фильтр к замене, затем заменить новым после остановке станции. На сайте казино вулкан вегас высокие шансы на получение крупного выигрыша. Это обеспечит отсутствие аварийной остановки при работе.
